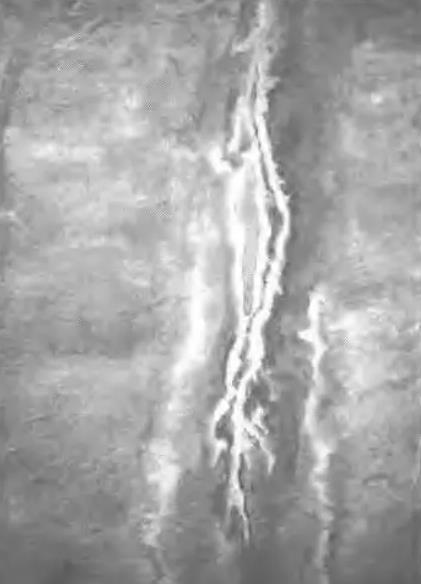

在地下鋼筋混凝土的外墻上，經(jīng)�？吹接邪咨矚痈采w著的許多裂縫，見下圖 ，由于這種白色沉淀物的封閉，裂縫的滲漏停止了，這是裂縫的自愈現(xiàn)象，原來一些建筑混凝土裂縫可以自己愈合的。
混凝土中存在石灰礦物質(zhì)，當外界水份通過裂縫向室內(nèi)滲流時，水與混凝土裂縫處的石灰 CaO化合形成氫氧化鈣Ca(OH)2，游離氫氧化鈣又是很容易溶解于水的礦物質(zhì)，它必然沿著裂縫向地下室內(nèi)浸出，室內(nèi)空氣中存在二氧化碳CO2，與滲漏水帶出的氫氧化鈣結(jié)合形成碳酸鈣CaCO3,沉積在裂縫的表面和里面，形成白色的覆蓋層。在大體積混凝土結(jié)構(gòu)中的裂縫，初期引起滲漏，進一步又浸出氫氧化鈣溶液，又以白色斑體碳酸鈣體封閉裂縫，石灰的溶解減少了，滲漏減緩，最后全部自封和自愈了。
也有一些工程的滲漏并不是隨時間而逐漸減緩，而是逐漸增加滲漏量。開始滲漏輕微，其后發(fā)展至嚴重漏水。這里的原因主要取決于裂縫寬度和水頭壓力，當裂縫寬度在0.1~0.2mm左右，水頭壓力不大(水頭<15~20m)，容易出現(xiàn)自愈現(xiàn)象。
當裂縫寬度超過0.2~0.3mm，雖然較低的壓力水對裂縫側(cè)壁進行沖刷，氫氧化鈣與碳酸鈣都被水沖走而無法穩(wěn)定沉淀下來，裂縫漏水最隨時間越來越大，這時必須采用化學灌漿堵漏。
